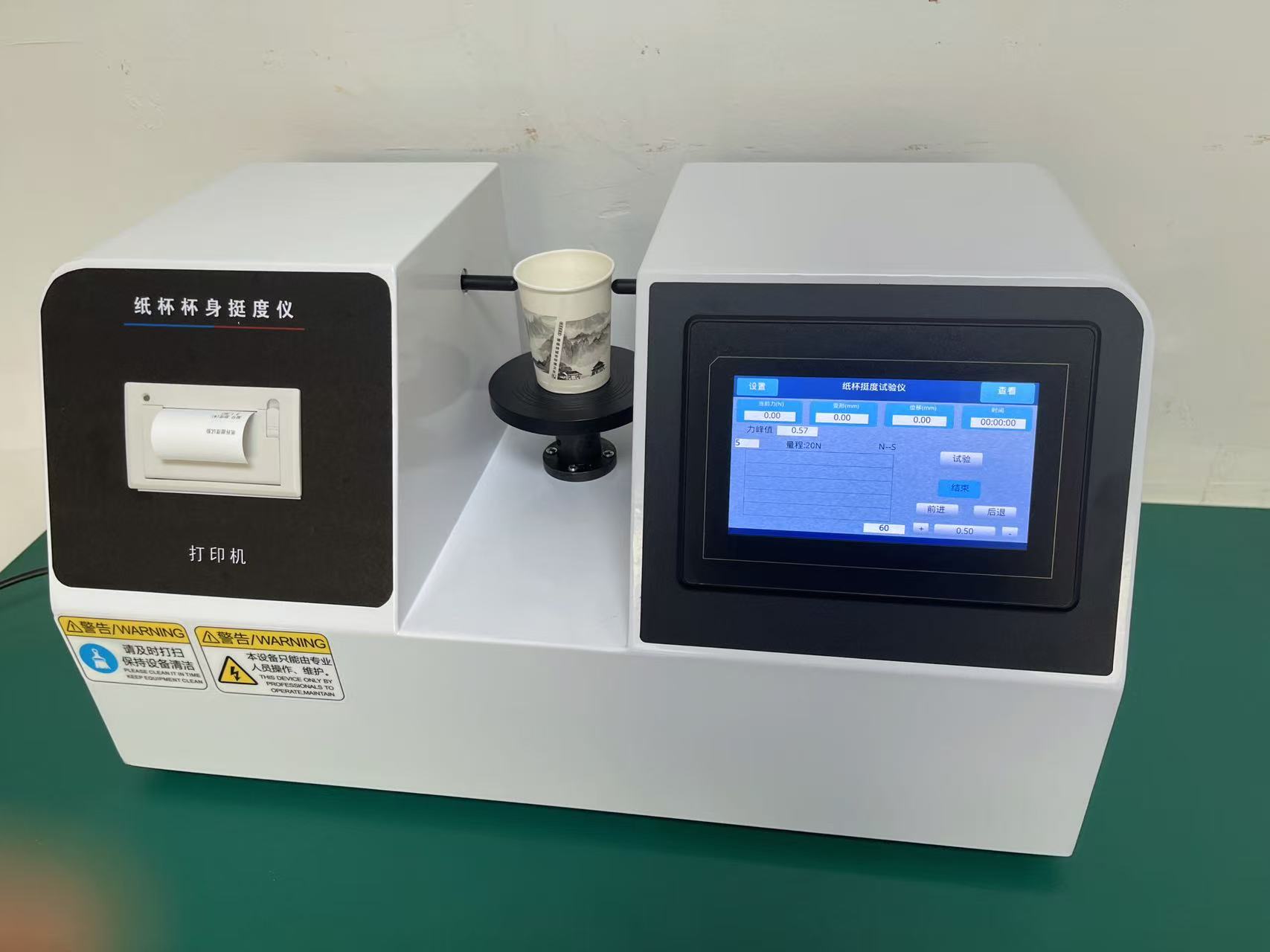

浏览次数：17ZBT-10A型纸杯杯身挺度测定仪（触屏）
一、概述
ZBT-10A型纸杯杯身挺度测定仪是根据中华人民共和国轻工行业QB/T2294《纸杯》标准中，机械式纸杯杯身挺度仪原理要求而设计的。该仪器触头的前进、后退用电机驱动，杯身抗力用力传感器测量，所有动作的控制、数据、测量和计算处理均由单片机完成，并由液晶显示，打印机打印试验报告。该仪器为全自动电子测试仪器，使用特别方便，测试范围宽，适用于各种容量杯身挺度的测量，是理想的纸杯杯身挺度检测仪器。
二、规格及主要技术参数
1．可测纸杯口径：40~120mm
2．试验力范围： 0~30N
3．示值分辨率： 0.01N
4．示值精度： ±1%
5．仪器保护功能：
（1）力超过满量程时，触头自动退回；
（2）触头行程限位保护；
6．施力速度：50±0.1mm/min(5-100mm/min可调)
7．施力距离：9.5±0.1mm
8．电 源： 220V±10%
9．仪器外形尺寸（宽×长×高）：650×340×360（mm）
10．仪器净重： 约25kg
三、仪器结构及工作原理
ZBT-10 A型纸杯杯身挺度测定仪是机电一体化高科技产品，其机械结构 。
本仪器由机械和电气测量两部分组成：
1、机械部分：
电机启动后带动传动丝杠旋转，与触头固定在一起的套筒即前后运动完成触头的前进和后退动作。
在仪器的中间设置有试台，调整杯子高低位置 。当杯身受力时，由力传感器测出力值，并在前面板的液晶屏上显示。
2、电气测量部分：
电子控制系统是高精度力传感器、专用数据放大器、单片计算机、A/D转换器、电机等组成。其基本工作原理如下：
在测量处按“试验"键启动电机，使丝杠转动，当触头与杯身接触在杯身受力的瞬间，触头向前移动9.5mm后，自动退回10mm处位置，由于纸杯的另一侧触头与力传感器相联，纸杯所受的较大力值在液晶屏上显示。
